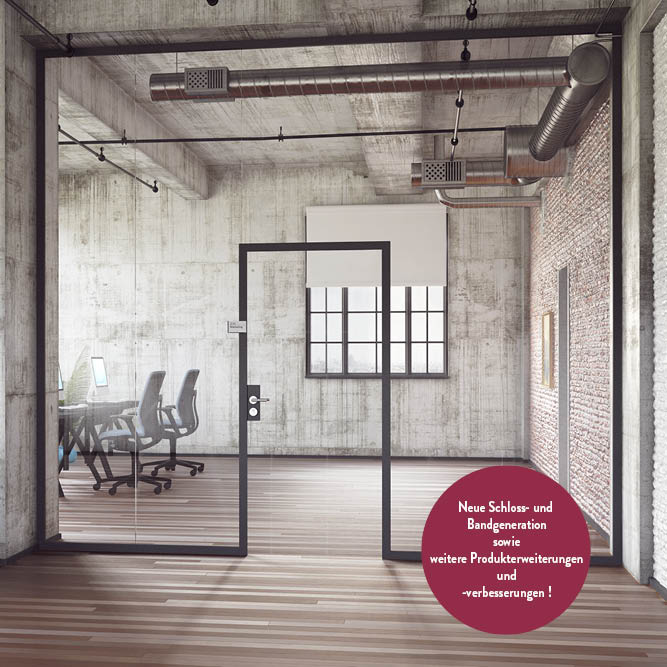

Glastrennwand mit Lifestyle-Charakter

Perfektionieren Sie Ihre Raumgestaltung. Mit einem System aus Glastrennwänden und Türlösungen, das durch die einheitliche Gestaltung aller Komponenten besticht und mit universellen Einsatzmöglichkeiten überzeugt. Mit einem System, das Transparenz und Diskretion miteinander verbindet.



Ihre Vorteile

  • Modernes Design mit aufeinander abgestimmten Funktionselementen
  • Aluminium-Profile, Oberflächen pulverbeschichtet
  • Integration von Schiebetüren und Anschlagdrehtüren in Standard- oder Raumhöhe im abgestimmten Design
  • Zugangskontrollsysteme für besondere Sicherheit (Option)

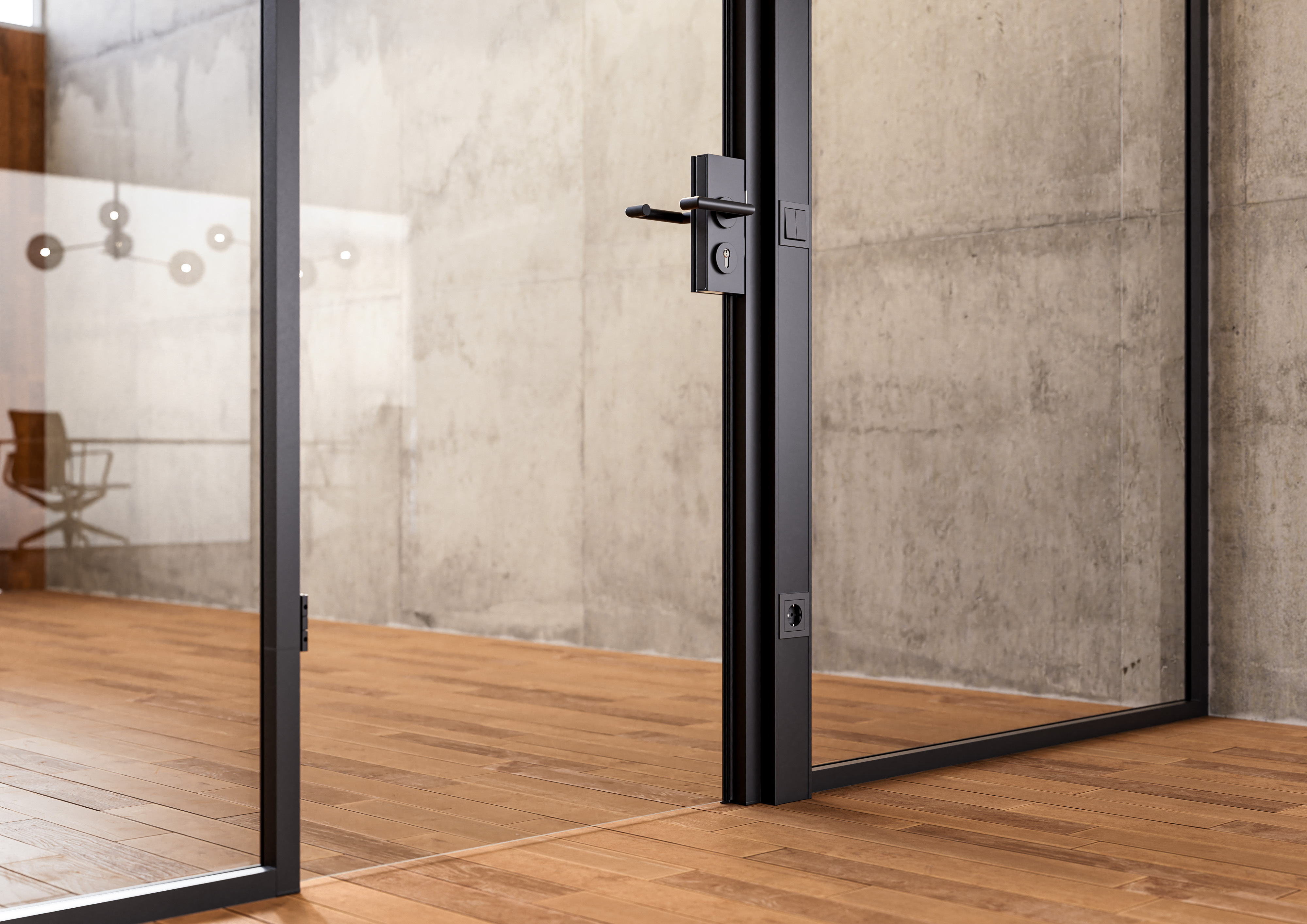

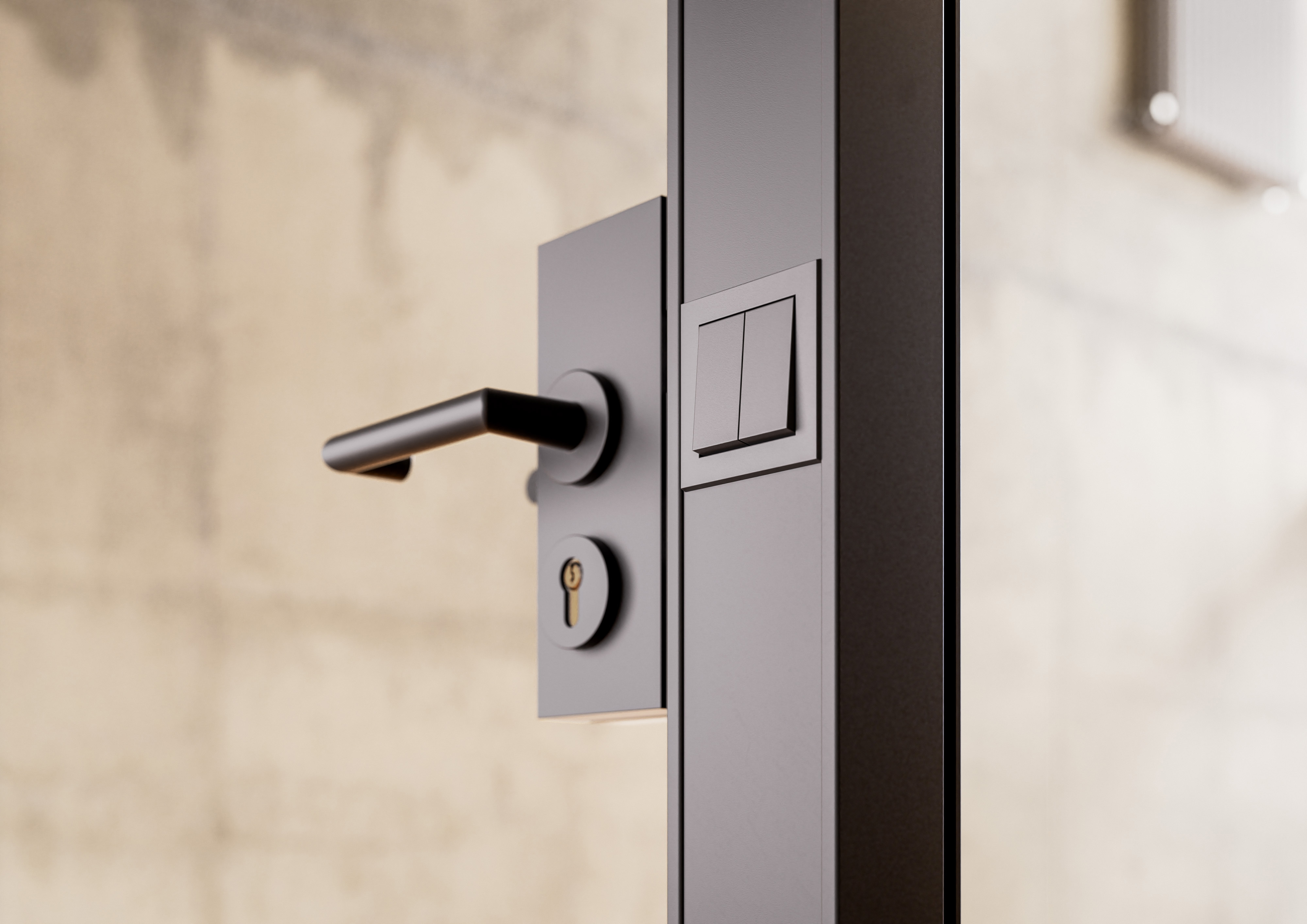

  • Wählbare Positionierung von E-Modulen im Bereich der Zargen für optimale Raumnutzung (Option)
  • Individuell dimensionierbare Akustikmodule sorgen für optimierte Raumakustik  (Option)
  • Entkoppelte Glasaufnahme für hohen Schallschutz
  • Einfache und schnelle Installation
Fachpartnersuche

UNIQUIN - Auf einen Blick

Gesamt-Anlagenmaße

Breite = keine Begrenzung (unter Berücksichtigung der entsprechenden Glasstatik)
Höhe = max. 4.000 mm

Festteil/Feldscheibe
Festteil/Randscheibe

Breite = min. 500 mm, Höhe = max. 4.000 mm
Breite = min. 300 mm, Höhe = max. 4.000 mm
(siehe auch Tabelle „Maximale Einbauhöhen“)
Scheibenmaterial Glas (ESG, VSG aus 2 x ESG),
Holz oder anderes Material (10 - 19 mm)
Aufnahme-Profile für Materialdicken 10 – 13,5 mm, 14 – 18 mm und 16 – 19 mm
Profilmaterial Aluminium, pulverbeschichtet
Profilfarben

382 = Graphit Feinstruktur, matt (kratzfest)
318 = ähnlich Eloxal EV1 glatt, matt
383 = ähnlich DB 703 glatt, matt, Perlglimmer-Effekt
384 = Verkehrsweiß glatt, tiefmatt (RAL 9016)
385 = Tiefschwarz Feinstruktur, matt (RAL 9005)
399 = Sonderfarbe pulverbeschichtet (Standardpulver nach RAL-Karte)

Montagemöglichkeiten Wand, Boden, Decke, 90° Raumecke, T-Stoß
Türtypen Drehflügel- und Schiebetüren
Notausgang / Panikfunktion Gemäß EN 179 und EN 1125 (kann optional ausgerüstet werden)
Verkabelung (Elektrik / Elektronik) Integrierte Aufnahme von NYM-Kabeln mit max. 10 mm Außendurchmesser
Schallschutzprüfung Geprüfter Schallschutz nach DIN EN ISO 10140 bis zu 41 dB, je nach Ausführung und Bausituation. (Abhängig von der gewählten Glasdicke kann der Schallschutzwert variieren. Bei einem kompletten Türelement, dem vermeintlich schwächsten Element einer Anlage, wird ein Wert von 39 dB erreicht. Im Festteilbereich können bis zu 41 dB erreicht werden. Entsprechende Zertifikate stehen zur Verfügung und können angefordert werden.)
Statische Berechnung Standsicherheitsnachweis nach DIN 18008 / DIN 4103 als Zertifikat für Glas vorhanden. (Für alternative Materialien ist der Sicherheitsnachweis bauseits im Einzelfall zu erbringen.) Absturzsichernde Verglasung mit UNIQUIN möglich.



Downloads

pdf | 1 MB
Anfrageformular Glastrennwand UNIQUIN
pdf | 20 MB
Technikprospekt Glastrennwände
pdf | 1 MB
Montageanleitung UNIQUIN - Aufnahmeprofil
pdf | 3 MB
Montageanleitung UNIQUIN - Zargensystem
pdf | 3 MB
Montageanleitung UNIQUIN - Schlösser
pdf | 2 MB
Montageanleitung UNIQUIN - Akustikelement
pdf | 1 MB
Montageanleitung UNIQUIN - Absenkdichtung
pdf | 553 KB
Montageanleitung UNIQUIN - Elektromodul
pdf | 3 MB
Montageanleitung UNIQUIN - Holz-Zargensystem
pdf | 406 KB
Montageanleitung UNIQUIN - Türschließersystem
pdf | 309 KB
Systemanleitung UNIQUIN - System
pdf | 231 KB
Ergänzung UNIQUIN - Ausgleichsplatte
pdf | 133 KB
Ergänzung UNIQUIN - Klemmstück
pdf | 1,012 KB
Montageanleitung UNIQUIN - Schiebetür-Set mit Oberlicht
pdf | 107 KB
Montageanleitung UNIQUIN - Oberlicht-Klemmstück

Zubehör

Laufschiene in einen Deckenschlitz integriert, Schiebetür in eine Wandtasche eingefahren. So verbinden sich praktischer Nutzen mit optischer Zurückhaltung.
