Glastürbeschläge

STUDIO Arcos

<p>studio arcos, studio rondo, studio classic, studio medio, studio gala 2.0, studio, arcos, rondo, classic, medio, gala, glassysteme, manuelle dreh- und pendeltürsysteme, glastürbeschläge für dreh- und pendeltüren, drehtürbeschlag, glas-innentürbeschlag, schloss, beschlag, 51718, 51719, 51720, 24100, 24101, 24102, 24108, 24103, 24106, 24200, 24201, 24202, 24207, 24203, 24206, 24220, 24230, 25451, 24236, 24420, 10424, 10423</p>

Schwungvoll im Bogendesign

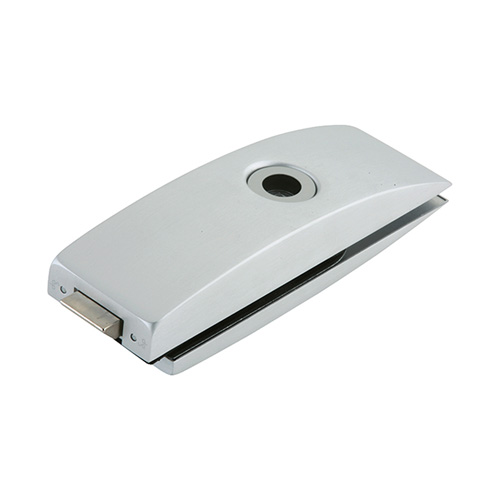

STUDIO Arcos gibt Ideen Raum und setzt bewusst Akzente. Ganz gleich in welcher Oberflächenausführung: Das Schloss mit dem patentierten Design überzeugt durch seine besondere Bogenform. Besonders eindrucksvoll wird das Erscheinungsbild bei einer Kombination mit dem passenden Arcos Türdrücker.



Ihre Vorteile

  • Flüster-Komfort-Geräuschdämpfung für leises Schließen der Tür
  • Wählbare Drückerposition
  • Federunterstützte Klemmnuss für die passgenaue Positionierung des Drückers
  • Nutzung vorhandener Zargen möglich
  • Lange Lebensdauer – getestet mit 200.000 Bewegungszyklen der Fallenfunktion und des Riegels
  • Gemäß EN 12209
Fachpartnersuche

STUDIO Arcos - Auf einen Blick

arrow_back_ios
arrow_forward_ios
Glasart

ESG

Glasdicke

8 mm (in Zargen mit 24 mm Falztiefe)

10 mm (in Zargen mit 26 mm Falztiefe; bei Einsatz von Ö-Norm-Falle auch in Zargen mit 24 mm Falztiefe)

Max. Flügelgewicht

45 bis 60 kg (abhängig von der verwendeten STUDIO Band-Rahmenteil-Kombination) /

bis 80 kg (abhängig von der verwendeten OFFICE Band-Rahmenteil-Kombination)

Schlossdesign

UV, PZ, BB, WC, Rundzylinder

Anwendungen

1-/2-flügelig, Seitenteil

Material

Aluminium

Oberflächen

Eloxal- und RAL-Farbtöne

Downloads

pdf | 9 MB
Technikprospekt Glastürbeschläge 2023
docx | 16 KB
Ausschreibungstext Arcos Spezial-Tuerbaender
docx | 14 KB
Ausschreibungstext STUDIO Arcos
pdf | 909 KB
Montageanleitung STUDIO Bänder für Sonderfalztiefen
pdf | 1 MB
Montageanleitung STUDIO RONDO/CLASSIC/ARCOS Schloss Gegenkasten
pdf | 1 MB
Montageanleitung STUDIO RONDO/CLASSIC/ARCOS Türbänder
pdf | 3 MB
Montageanleitung STUDIO RONDO/CLASSIC/ARCOS Schloss mit Drückerführung
pdf | 28 KB
Sonderfalle, Falle für ÖNorm Zargen bzw. für 10mm Glas bei 24mm Falztiefe
pdf | 40 KB
Rahmenteile-Studio
pdf | 30 KB
Rahmenteile selbsthebend, für Holz und Stahl
pdf | 28 KB
Einbau der Rahmenteile in Zarge
pdf | 36 KB
ARCOS - Studio Glasbearbeitung
pdf | 48 KB
ARCOS - Studio - Schloss, mit Drückerführung UV
pdf | 49 KB
ARCOS - Studio - Schloss, mit Drückerführung vorne
pdf | 56 KB
ARCOS - Studio - Schloss, mit Drückerführung PZ
pdf | 54 KB
ARCOS - Studio - Schloss, mit Drückerführung BB
pdf | 63 KB
ARCOS - Studio - Schloss, mit Drückerführung WC
pdf | 56 KB
ARCOS - Studio - Schloss, mit Drückerführung und Rundzylinder
pdf | 20 KB
ARCOS - Studio - Gegenkasten
pdf | 29 KB
ARCOS - Studio - Band mit Hülse
pdf | 29 KB
ARCOS - Studio - Drückergarnitur, Drückerführung
pdf | 36 KB
ARCOS - Studio Drückergarnitur, mit Rosetten, Drücker hinten
pdf | 35 KB
ARCOS - Studio - Drückergarnitur, mit Rosetten, Drücker vorn
pdf | 40 KB
ARCOS - Studio - Drückergarnitur für Holztüren und BB - Rosette
pdf | 39 KB
ARCOS - Studio - Drückergarnitur für Holztüren und PZ - Rosette
pdf | 42 KB
ARCOS - Studio - Drückergarnitur für Holztüren und WC-Riegelolive
pdf | 29 KB
ARCOS - Studio - Wechselgarnitur, Drückerführung
pdf | 37 KB
ARCOS - Studio - Wechselgarnitur, mit ARCOS Drücker und festem Knopf auf Wechselstift, Drücker hinten
pdf | 35 KB
ARCOS - Studio - Wechselgarnitur, mit ARCOS Drücker und festem Knopf auf Wechselstift, Drücker vorn

Zubehör

Große Auswahl an Türklinken für Glastüren, technisch ausgereift und optisch passend für das jeweilige Objekt.


Die Produktfamilie im Überblick

Glasdicke Schlossdesign Anwendungen Material
8 mm (in Zargen mit 24 mm Falztiefe) 10 mm (in Zargen mit 26 mm Falztiefe; bei Einsatz von Ö-Norm-Falle auch in Zargen mit 24 mm Falztiefe) UV, PZ, BB, WC, Rundzylinder 1-/2-flügelig, Seitenteil Aluminium, Messing
Glasdicke Schlossdesign Anwendungen Material
8 mm (in Zargen mit 24 mm Falztiefe) 10 mm (in Zargen mit 26 mm Falztiefe; bei Einsatz von Ö-Norm-Falle auch in Zargen mit 24 mm Falztiefe) UV, PZ, BB, WC, Rundzylinder 1-/2-flügelig, Seitenteil Aluminium
Glasdicke Schlossdesign Anwendungen Material
8 mm (in Zargen mit 24 mm Falztiefe) 10 mm (in Zargen mit 26 mm Falztiefe; bei Einsatz von Ö-Norm-Falle auch in Zargen mit 24 mm Falztiefe) UV, PZ, BB 1-flügelig Aluminium
Glasdicke Schlossdesign Anwendungen Material
8 mm (in Zargen mit 24 mm Falztiefe) 10 mm (in Zargen mit 26 mm Falztiefe; bei Einsatz von Ö-Norm-Falle auch in Zargen mit 24 mm Falztiefe) UV, PZ, BB, WC, Rundzylinder 1-/2-flügelig, Seitenteil Aluminium
Glasdicke Schlossdesign Anwendungen Material
8, 10 mm UV 1-/2-flügelig, Seitenteil Aluminium
